某省50t煉鋼電弧爐設備安裝工程
50t煉鋼電弧爐設備配置
l 超高功率高阻抗電弧爐。公稱容量50t，變壓器功率40MVA，電抗器8MVar。
l 爐門碳氧槍。
l 爐壁集束氧槍（配氧燃燒嘴）。

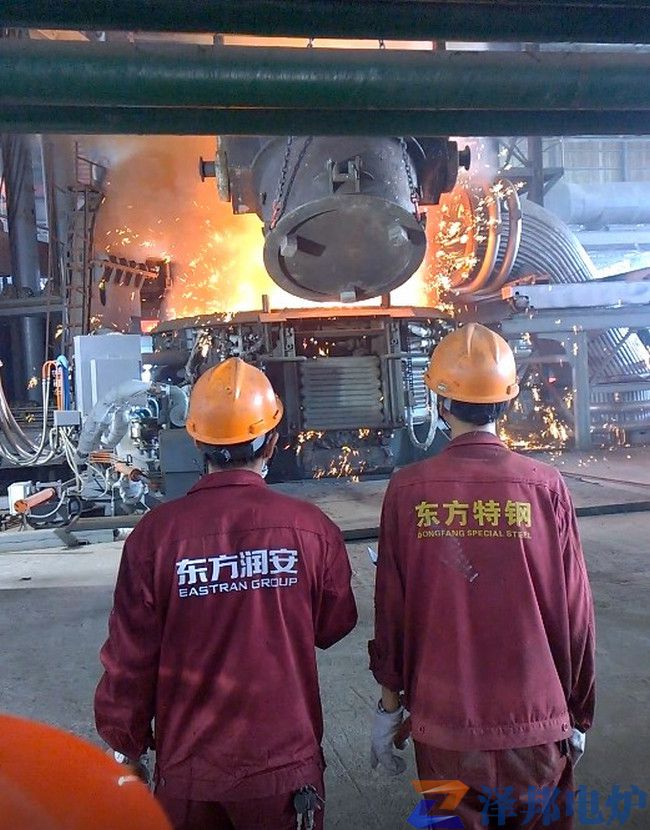

l 出鋼方式：EBT。
l 車載鋼包出鋼，水潑渣出渣。

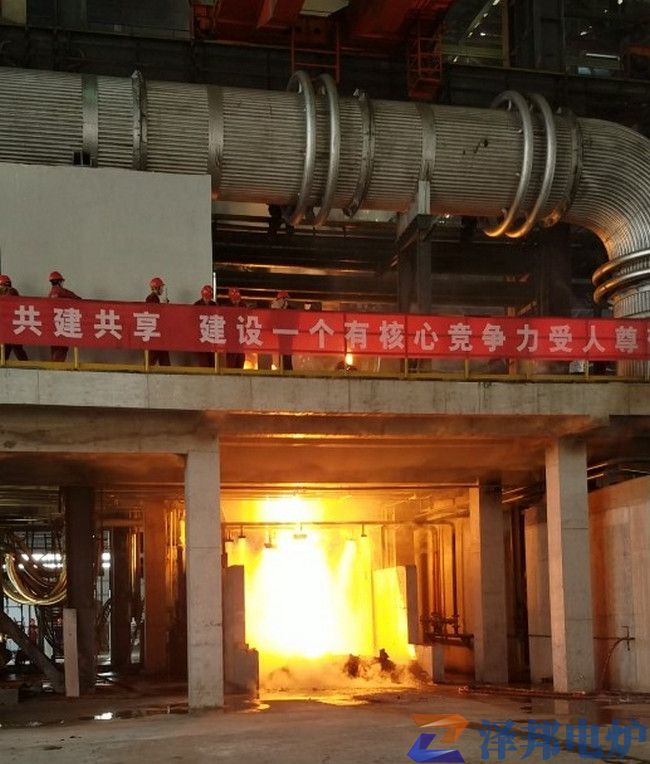

l 爐蓋第四孔除塵+屋頂罩+導流罩。
50t超高功率電爐主要技術參數：
序號 | 技術參數名稱 | 單位 | 要求 | |
2 | 出鋼方式 | EBT | ||
4 | 爐體系統： 公稱容量 | t | 50 | |
最大出鋼量 | 噸 | 58 | ||
留鋼量 | 噸 | 5～8 | ||
5 | 變壓器及電抗器： | |||
變壓器額定容量 | MVA | 40 | ||
二次額定電流 | kA | 42.768 | ||
最大工作電流 | kA | 51.322 | ||
電抗器容量 | Mvar | 8 | ||
6 | 短網系統： 不平衡系數 | % | ＜5 | |
7 | 電極系統： 電極直徑 | mm | φ500 | UHP電極 |
電極分布圓直徑 | mm | φ1250 | ||
8 | 傾動系統： 傾爐角度 | o | 出鋼20，出渣15 | 帶傾角儀 |
9 | 爐蓋升轉系統：提升高度 | mm | 400 | |
旋轉角度 | ° | 65 | ||
10 | 液壓系統： 工作壓力 | MPa | 12 | |
工作介質 | 抗磨液壓油 | |||
11 | 壓縮空氣系統： 壓力 | MPa | 0.5～0.6 | |
最大耗量 | m3/min | 10 | 間歇式工作 | |
12 | 水冷系統： 總流量 | m3/h | ～695 | |
進回水溫度 | ℃ | 5～35～55 | ||
進回水壓力 | MPa | 0.5～0.6～0.2 | ||
15 | 爐門水冷碳-氧槍：壓力 | MPa | 1.0～1.3 | |
氧氣流量 | Nm3/h | 2000 | ||
碳粉流量 | kg/min | 20～60 | ||
16 | 爐壁碳-氧槍： 壓力 | MPa | 1.0～1.3 | |
氧氣流量 | Nm3/h | 1500×3支 |
